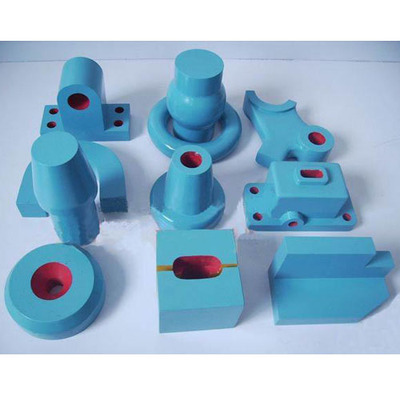

机械制图教学模型

货号

图号

产 品 名 称

单位

金额（元）

备注

AG01

4-2

中心投影法

只

100

有机立模

AG02

4-3

平行投影法 (2 件 )

套

151

AG03

4-4

多面正投影

只

195

500px×500px

透明有机玻璃

投影箱活动演示

AG04

4-10

三视图的形成

只

195

AG05

5-2

点的三面投影

只

162

AG06

5-9

一般位置直线的投影

只

168

AG07

5-11

用直角三角形法求线段实长与三个投影面倾角

只

200

AG08

5-14

平行两线的投影

只

160

AG09

5-16

相交两直线的投影

只

160

AG10

5-17

交叉两直线的投影

只

153

AG11

5-35

用辅助线法求直线与磁面的贯穿点

只

110

AG12

5-36

利用投影的积聚性求直线与平面的贯空点

只

120

AG13

5-37

利用投影的积聚性求两平面的交线

只

133

AG14

5-38

用辅助法求直线与平面的交线

只

195

AG15

5-39

求两个一般位置平面的交线

只

158

AG16

5-40

求作四棱柱与侧垂面的交线

只

120

AG17

5-42

交换发 V 面的点的投影变换

只

162

AG18

5-43

交换 H 面的点的投影变换

只

162

透明有机投影箱

AG19

5-44

二次换面法

只

178

AG20

5-44

用换面法求一般位置线段的实长和倾角

只

162

AG21

5-46

一般位置直线变换成投影面垂直线

只

178

AG22

5-47

一般位置平面形变换成投影面垂直面

只

170

AG23

6-2

正六棱柱的三视图

只

190

500px×500px

透明有机玻璃

投影箱活动演示

AG24

6-4

正三棱柱的三视图

只

195

AG25

6-5

四棱台的三视图

只

195

AG26

6-6

四棱柱穿孔的三视图

只

195

AG27

6-6

三棱锥切口的三视图

只

200

AG28

6-9

圆柱的三视图

只

177

AG29

6-11

圆柱上的切凹槽的画法

只

200

AG30

6-12

圆锥的三视图

只

195

AG31

6-16

圆球的三视图

只

200

AG32

6-19

半圆球切割凹槽的三视衅

只

195

500px×500px
透明有机玻璃
投影箱活动演示

AG33

6-21

圆环面上点的投影

只

205

AG34

8-3

斜切四棱锥

只

101

塑料立模

AG35

8-4

斜切圆柱

AG36

表 8-2

圆锥截交线

只

180

有机立模

AG37

8-7

圆台开槽

只

104

AG38

8-8

球的截交面

只

110

塑

料

立

模

AG39

8-9

顶尖

只

123

AG40

9-2

两圆柱正交

只

78

AG41

9-3

两圆柱偏交

只

78

AG42

9-6

圆柱与圆锥正交

只

85

AG43

9-7

圆柱与半球相交

只

149

AG44

9-8

圆锥台与球相交

只

149

AG45

9-9

圆柱与圆锥斜交

套

140

AG46

9-10

相贯线的特殊情况 (3 件 )

套

208

AG47

9-11

相贯线的特殊情况 (4 件 )

只

305

AG48

10-1

组合体的形体分析 ( 轴承座 )

只

93

AG49

10-2

表面不平齐

只

108

塑

料

立

模

AG50

10-3

表面平齐

只

108

AG51

10-4

表面相切

只

108

AG52

10-5

圆弧面相切

只

91

AG53

10-6

机座

只

125

AG54

10-8

轴承座

只

118

AG55

10-16

机座

只

133

AG56

10-18

组合体

只

110

AG57

10-19

摇臂

只

105

AG58

10-21

底架

只

119

AG59

10-24

接头

只

100

AG60

11-2

接头展开

只

113

AG61

11-5

斜截面棱柱管的展开

只

78

AG62

11-6

斜口圆管的展开

只

78

AG63

11-7

四棱台管的展开

只

87

AG64

11-8

正圆锥管的展开

只

87

AG65

11-9

斜口圆锥管的展开

只

100

AG66

11-10

异径直角三通管的展开

只

180

二号示教板
配实物模型

AG68

11-11

1/4 圆环面弯管接头的表面展开

只

195

AG69

11-12

上圆下方变形接头

只

90

有机模型

AG70

11-13

正螺旋面

只

100

AG71

12-2

局部视图

只

123

塑

料

立

模

AG72

12-3

支架

个

100

AG73

12-6

旋转视图

个

115

AG74

12-7

机件全剖

个

122

AG75

12-10

30 °或 60 °剖面线

个

122

AG76

12-13

旋转剖

个

132

AG77

12-14

旋转剖示一

个

95

AG78

12-15

旋转剖示二

个

113

AG79

12-16

阶梯剖

个

123

AG80

12-18

复合剂

个

132

塑

料

模

型

AG81

12-19

复合剂

个

132

AG82

12-20

斜剖

个

115

AG83

12-21

半剖

个

142

AG84

12-23

局部剖

个

134

AG85

12-26

局部剖视示例三

个

108

AG86

12-27

剖视图中再作一次局部剖

个

153

AG87

12-34

肋板剖切

个

111

AG88

12-35

轮幅剖切

个

154

AG89

12-36

十字筋剖切

个

100

AG90

12-37

均布孔和肋 ( 二件 )

套

133

AG91

12-43

滚花零件

只

78

AG92

12-51

四通管

只

116

AG93

12-53

支架

只

133

AG94

12-55

箱体

只

278

塑料模型

AG95

13-4

尾架体

台

520

AG96

13-85

汽车变速箱盖

只

315

AG97

15-1

压力表开关

台

629

全透明有机立模

AG98

15-2

行程气阀

台

778

AG99

15-3

减速器 (1:1)

台

784

AG100

15-10

三星轮系

台

320

AG101

15-25

润滑油泵

台

630

AG102

15-26

分配阀

台

620
